Maken van een Bassman '59

Hiervoor is een bouwpakket van Weber gebruikt. Normaliter is de behuizing van een Bassman '59 versterker voorzien van 4 x 10" luidsprekers, maar vanwege de omvang van de versterker is gekozen voor een kleinere behuizing met 2 x 10" luidsprekers.

De onderdelen zijn gemonteerd op een montageplaat en de bedrading is uitgevoerd volgens het point to point principe.

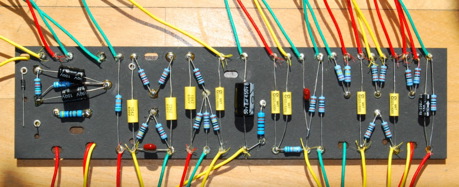

Bassman 3

Opstelling van de componenten.

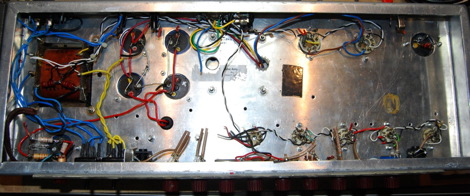

Bassman 1

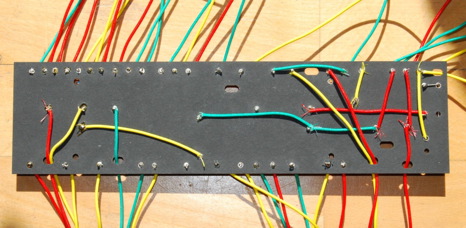

Bedrading aan de onderzijde.


Bassman 2

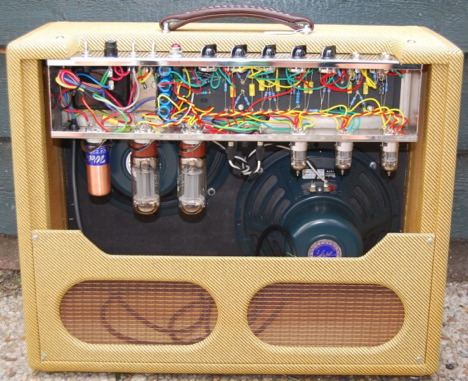

Compleet gemonteerde versterker.


Maken van een JCM800 Lead 2204

De versterker was een JTM45 in een Frankenstein uitvoering.... Er waren modificaties en het overzicht was verloren gegaan. Na overleg is besloten een JCM800 Lead type 2204 versterker te bouwen volgens de point to point methode.

DSC_1617

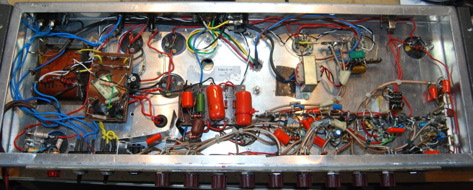

Eerst maar eens de oude bedrading en onderdelen verwijderen.

DSC_1622

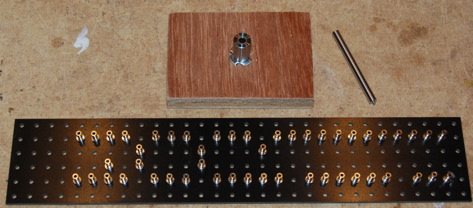

De componenten worden netjes op een montagebordje met turrets (pinnen) bevestigd, hier het begin.

DSC_1769


Het monteren van de onderdelen.

DSC_1875

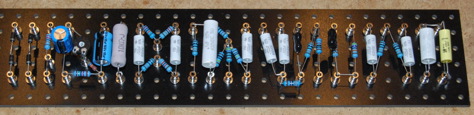

De montage van de onderdelen is gereed.

DSC_1879

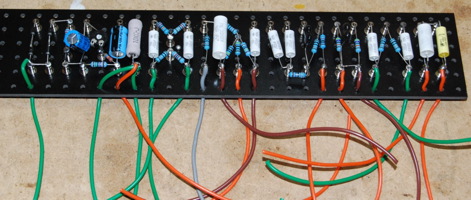

Het aanbrengen van de bedrading.

DSC_1882

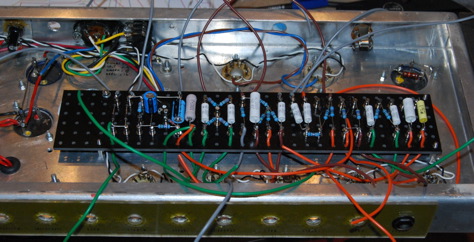

Het monteren van het bordje in de behuizing.

DSC_1883


Na noeste arbeid is het aanbrengen van de bedrading klaar. Het testen kan beginnen.

DSC_1905

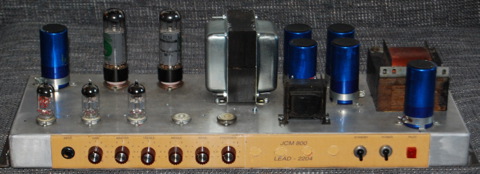

Hier de voorzijde van de versterker.

DSC_1908
